美太电器（变频器系列）商品简介

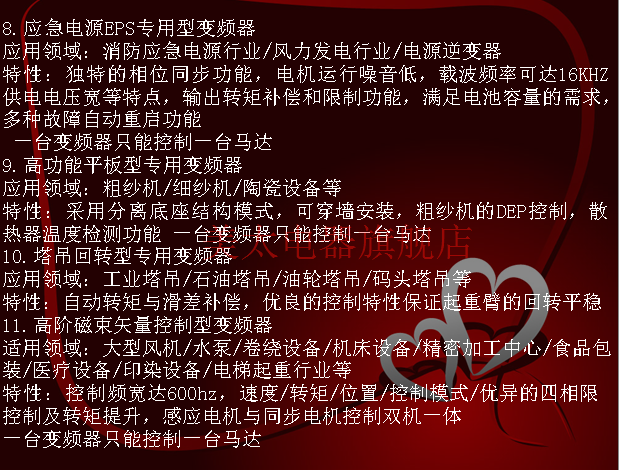

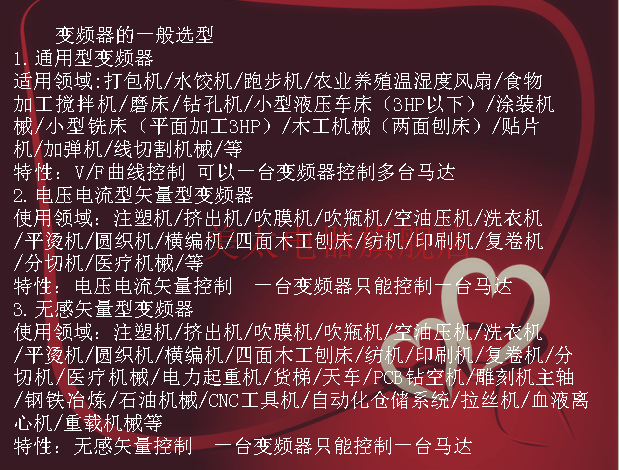

产品系列

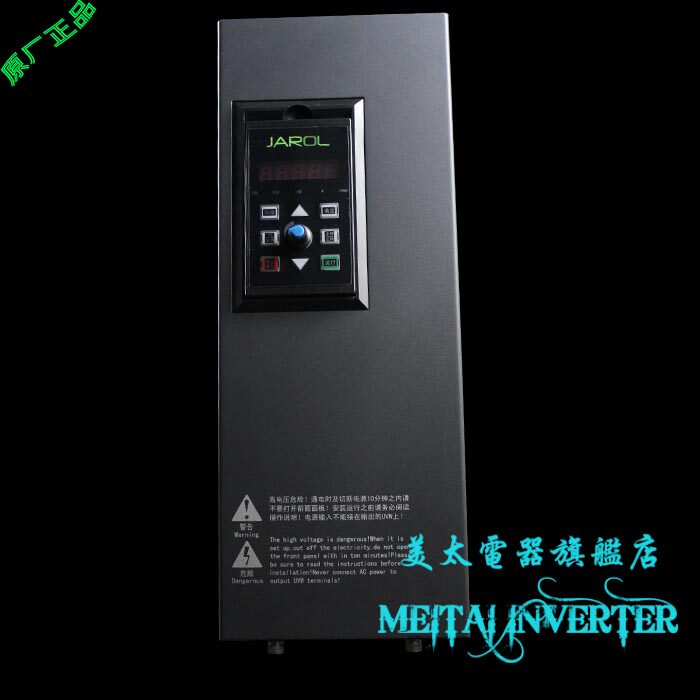

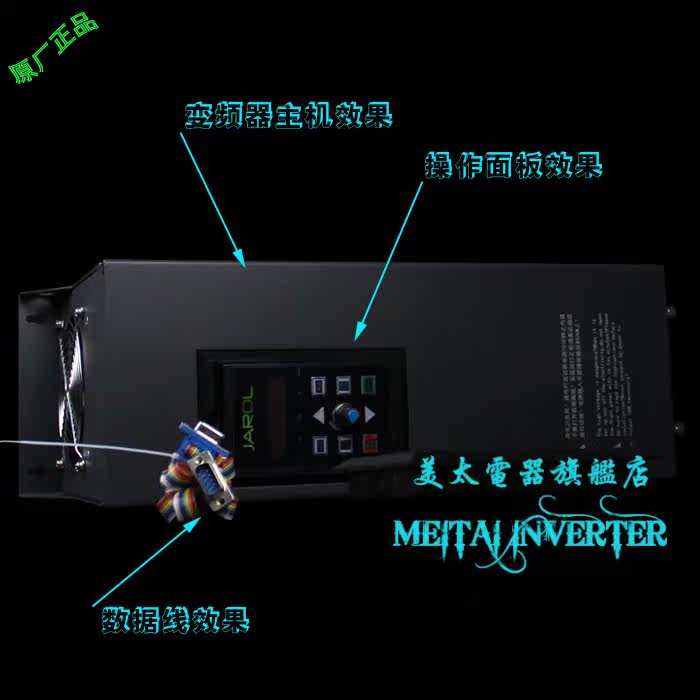

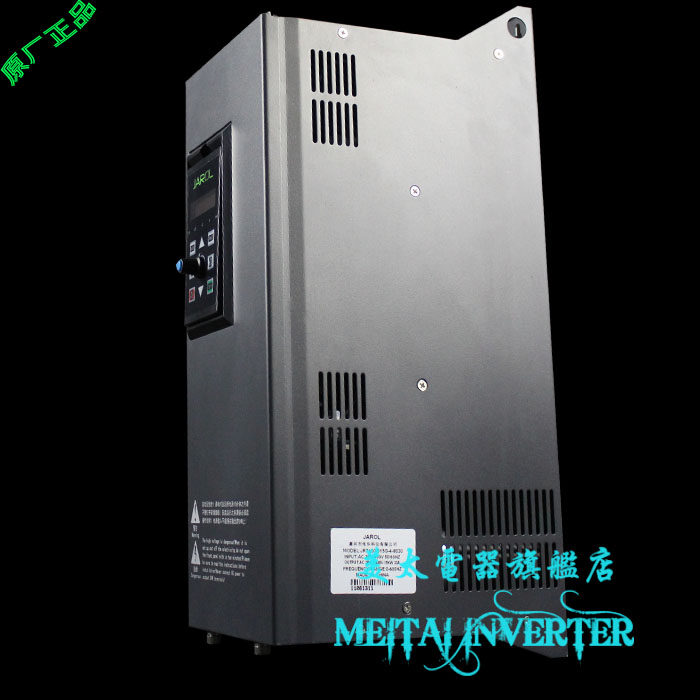

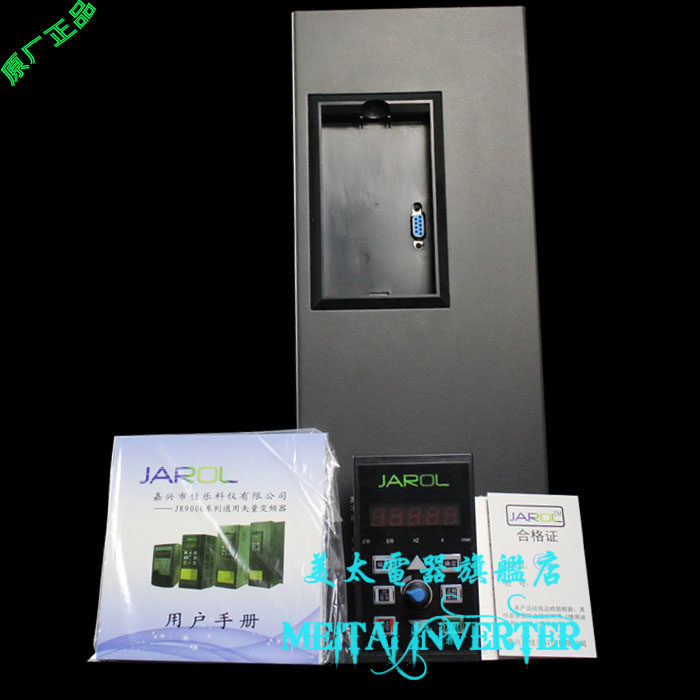

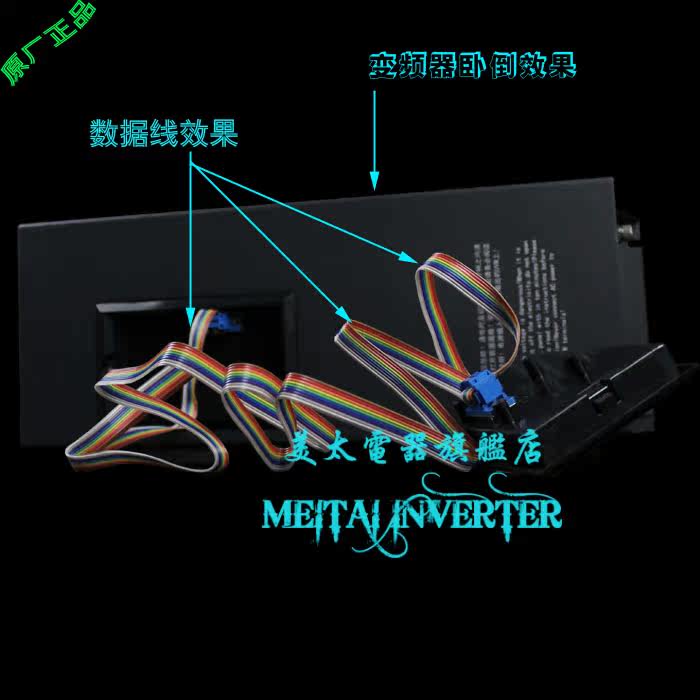

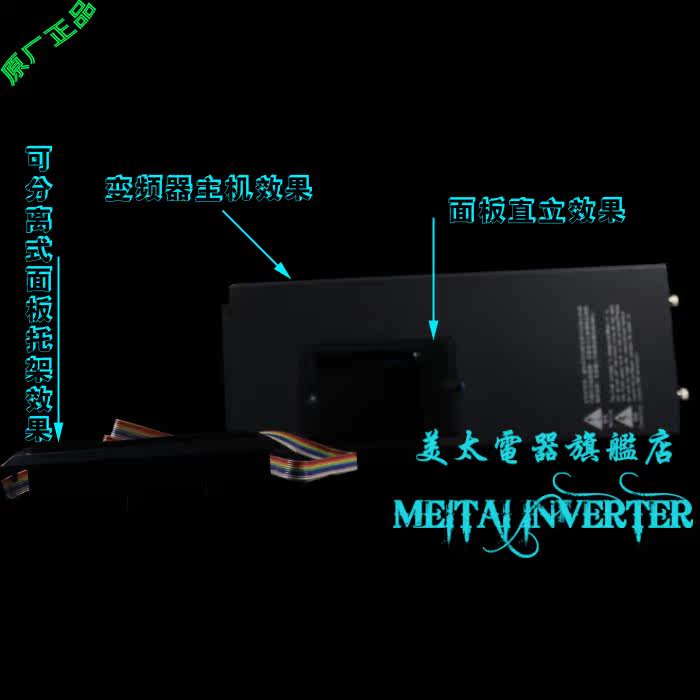

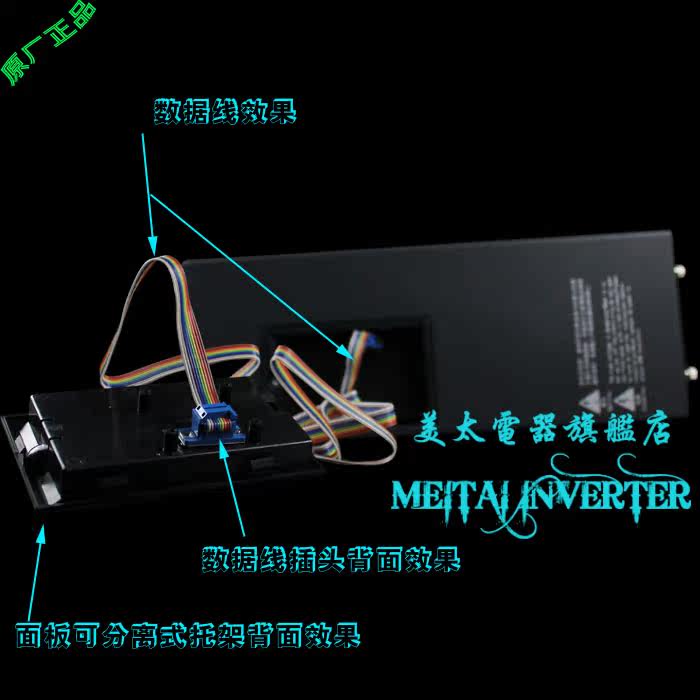

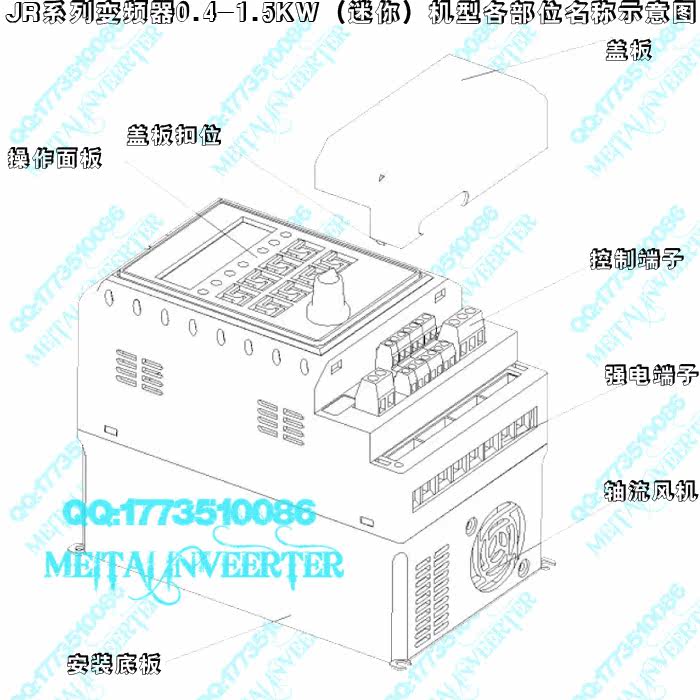

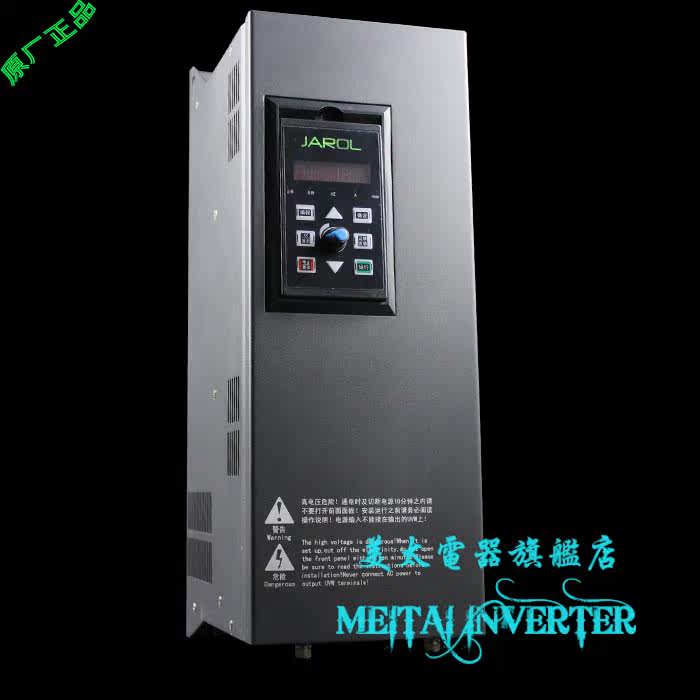

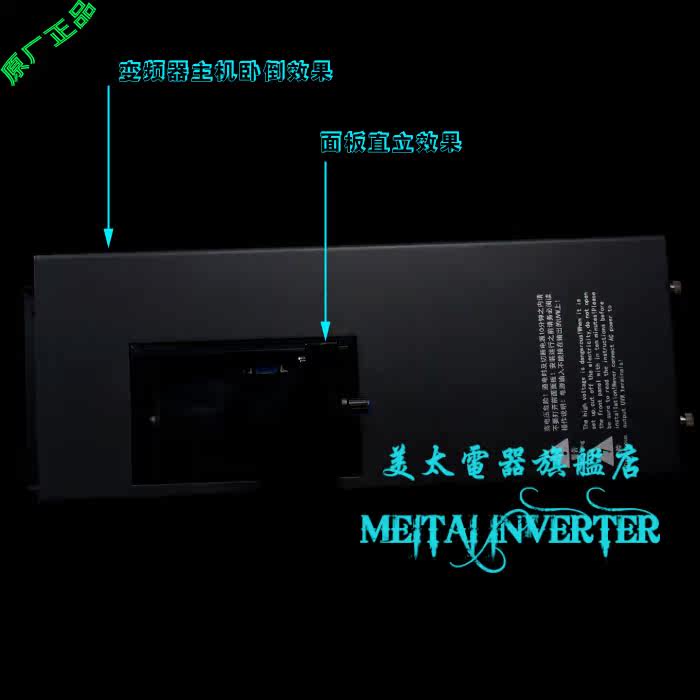

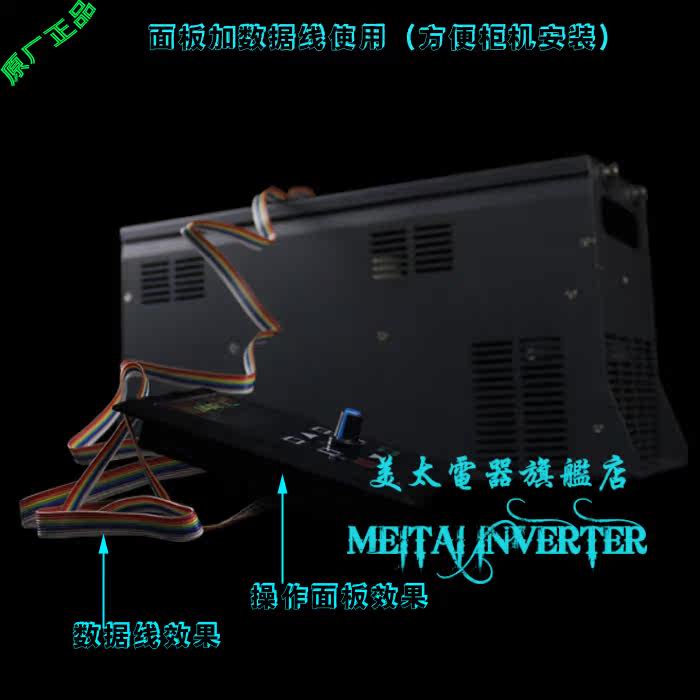

18KW/380V通用变频器

输

入

特

性

相数

三相

电压(V)

380V

频率(HZ)

47-63Hz

线数

2根

输

出

特

性

相数

三相

电压(V)

 三相对应输入电流

电流(A)

37-45A

频率(HZ)

0.1-400HZ

容量（KVA）

KVA

线数

3根

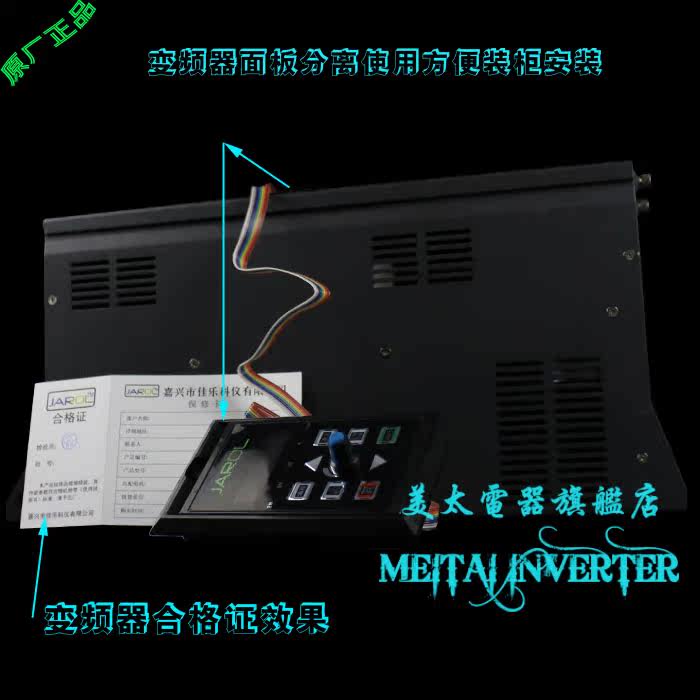

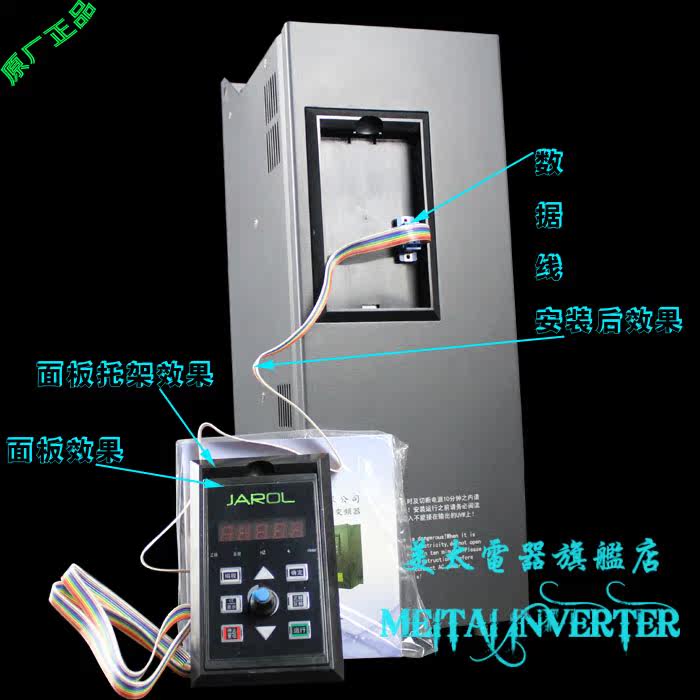

变频

器

控

制

方法

运

行

指

令

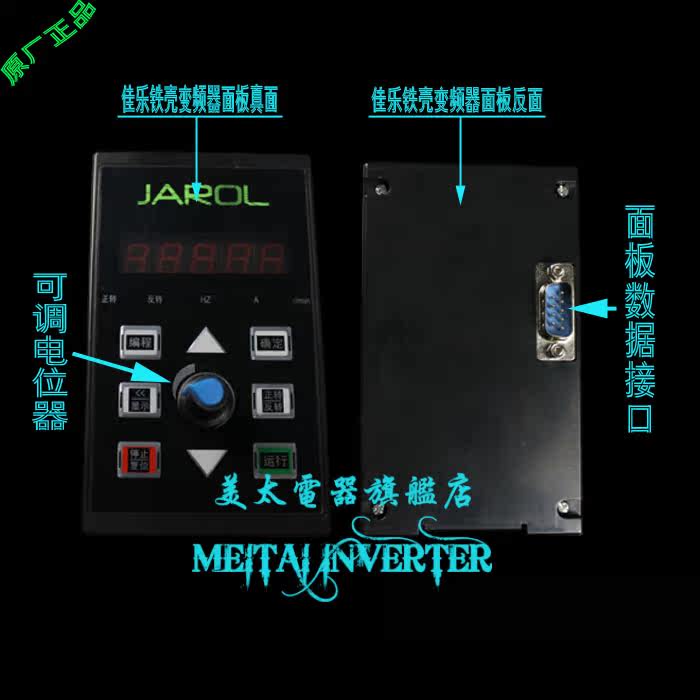

键盘指令

按《运行》运转按《停止》停机 备注：为了安全考虑当选择是端子指令时《运行》键不工作，《停止》键可以工作

端子指令

有6个多功能输入端子，可实现简单的开停机.正反转

及复杂的多段速控制。（可外加时间继电器）进行定时运转

或者外加（遥控接收机）进行遥控控制等等

通讯指令

支持PLC RS485通讯协议

频

率

指

令

键盘指令

直接以←∧∨设定

面板电位器给定

端子指令

外部电压0-5V，0-10V，电流4—20mA，0—20mA

外部电流4—20mA，0—20mA

外接电位器控制或外接压力变送器控制等

有5个多功能输出端，实现运转中、零速、计数器、外部异常、程序运行等指示及报警

技术

功

能特性

过载保护

电子电驿保护马达

驱动器（恒转矩150%/1分钟，风机类120%/1分钟

控制方式

SPWM控制

V/F曲线

可任意设定V/F曲线

起动转矩

1.0Hz/150%

载波频率

1.0K～20.0KHZ

FUSE熔断保护

FUSE熔断，马达停止

过电压

220V线：直流电压＞400V

不足电压

220V线：直流电压＜200V

瞬间停电再起动

瞬停后可以频率跟踪方式再起动

失速防止

加/减速运转中失速防止

输出端短路

电子线路保护

其它功能

散热片过热保护，反转限制，开机后直接起动及故障复归之功能，参数锁定等。

适

用

电

机

三相同步电机

220V系列和380V系列

三相异步电机

220V系列和380V系列

三相水冷主轴电机

220V系列和380V系列

三相风冷主轴电机

220V系列和380V系列

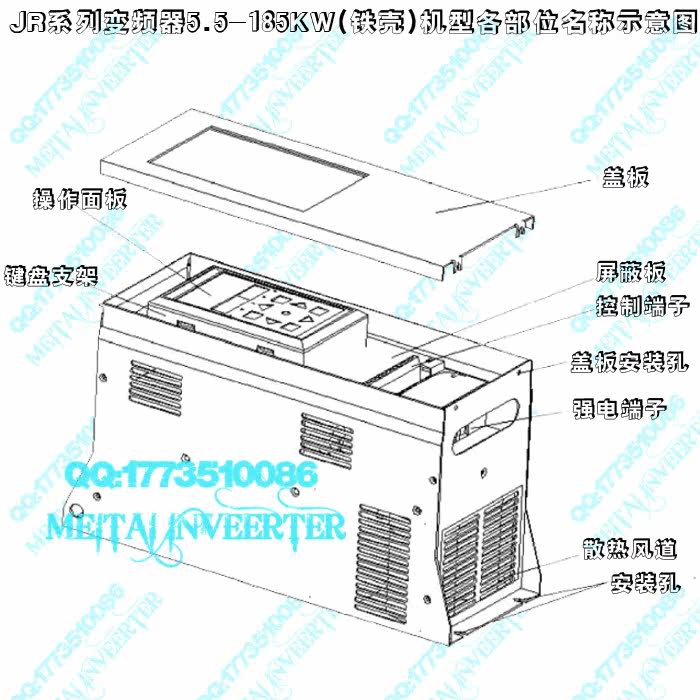

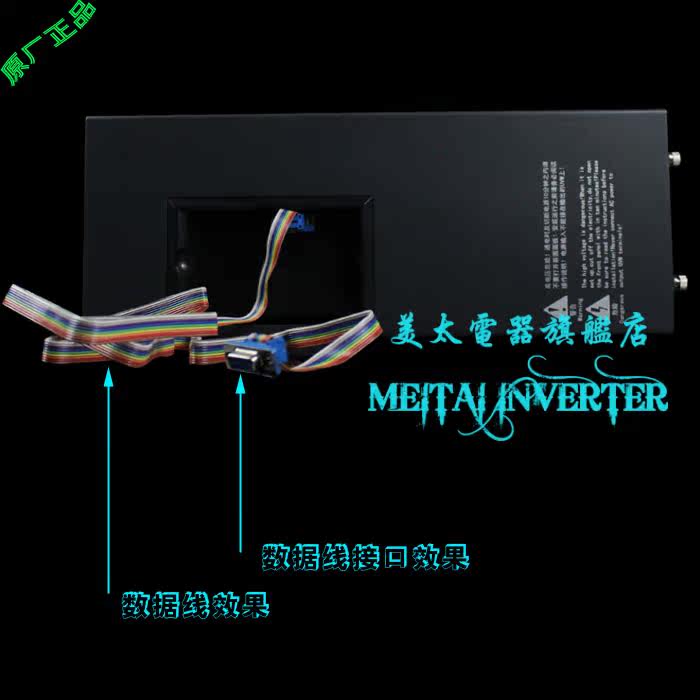

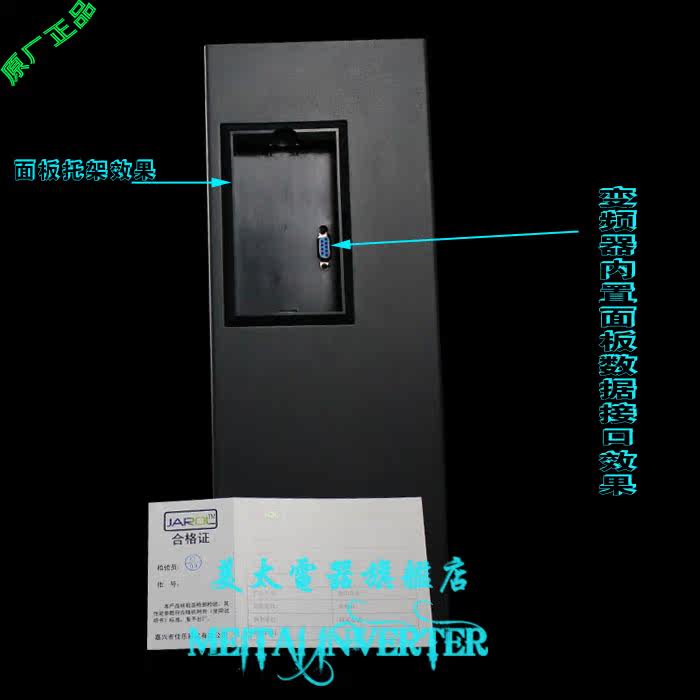

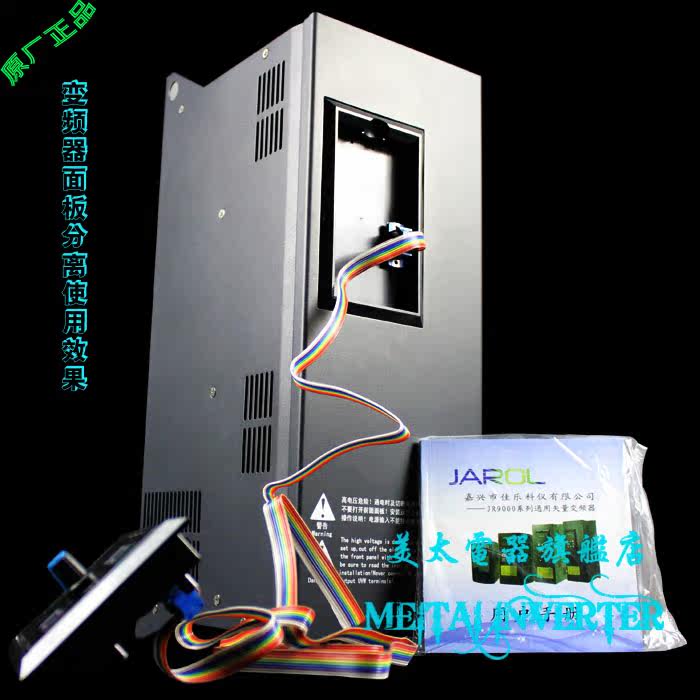

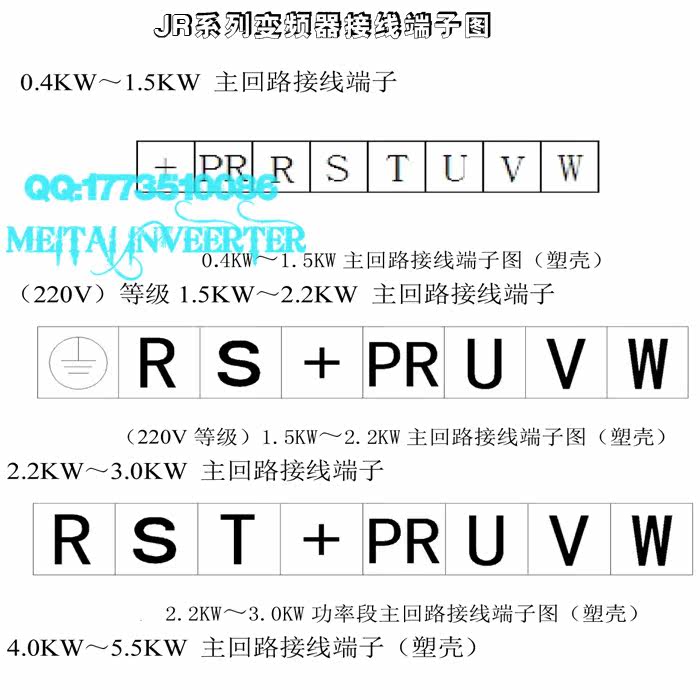

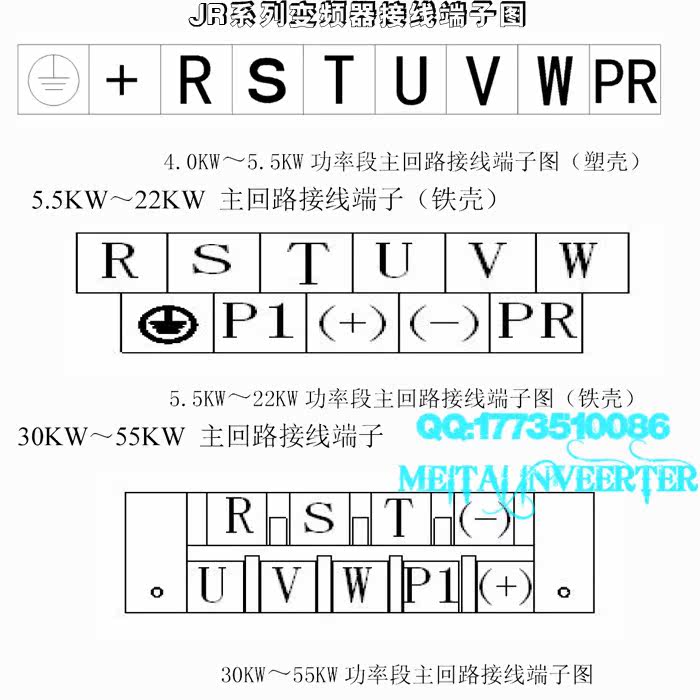

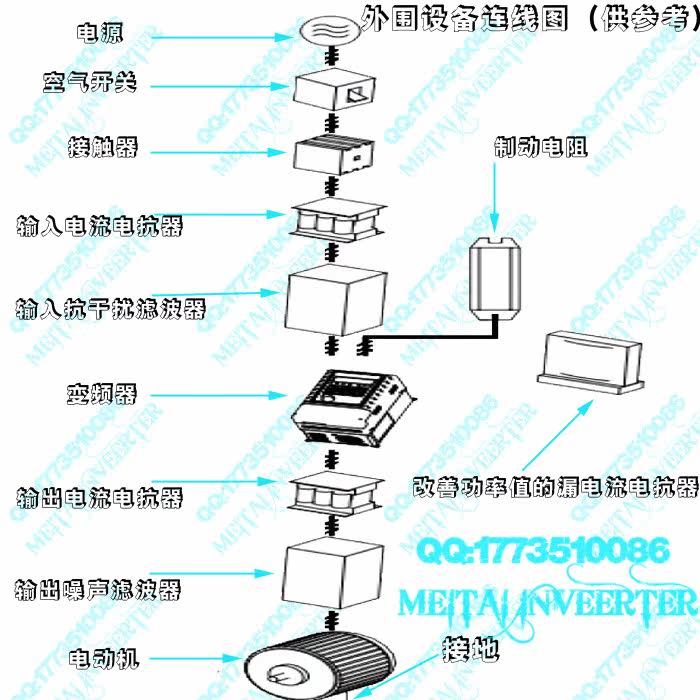

端

子

符

号

R

S

T

连接单相交流电源

1、主电路电源端子R、S、通过线路保护用断路器或带漏电保护的断路器连接至单相、三相交流电源，连接三相电源时不需考虑连接相序。为了使变频器保护功能动作时能切除电源和防止故障扩大，建议在电源电路中连接一个电磁接触器，以确保安全。

2、不要采用主电路电源ON/OFF方法控制变频器的运行和停止。应使用控制电路端子或者键盘面板上的运行和停止键控制变频器的运行和停止。如一定要用主电源ON/OFF方法控制变频器的运行，则每小时只能进行一次。

3、电源输入等级为220V变频器，单、三相输入共用，单相选R、S两个端子输入。电源输入等级为三相380V，则不连接于单相电源。

U

V

W

连接三相电动机

1、变频器输出端子按正确相序连接至三相电动机。如电动机旋转方向不对，则可交换U、V、W中任意两相的接线。

2、变频器和电动机之间的配线很长时，由于线间分布电容产生较大的高频电流，可能造成变频器过流跳闸。另外，漏电流增加，电流值指示精度变差。因此，对≤4kW变频器至电动机的配线长度应约小于50米。更大容量约小于100米为好。如配线很长时，则要连接输出侧滤波器选件（OFL滤波器）。

3、变频器驱动电动机时，变频器元件开关工作过程将产生电涌电压，此电涌电压叠加于电动机端子上。对400V系列，电动机配线很长时，此电涌电压可能使电动机绝缘劣化。因此变频器驱动380V级电动机场合，宜考虑以下适当对策。

◇使用强化绝缘的电动机；

◇变频器输出侧连接输出滤波器选件（OFL滤波器）；

◇尽可能减小变频器和电动机之间的连接线长度，如10～20米。

+(P)

PR

连接外部制动电阻（≤18.5）（选用件）

≤18.5kW内部装有制动单元，连接于+、PR端子上。为了提高制动力矩等，则必须外接制动电阻。外部制动电阻端子+、PR连接于变频器的+、PR上。配线长度应小于5米，用双扭线或双线密着并行配线

S1-S6

开关量输入端子，与SC短接形成光耦隔离输入

输入电压范围：9～30V，输入阻抗：3.3KΩ

SP

为本机提供的正24V电源（电流：150mA）。

SC

为+24V的公共端

FV

模拟量输入，电压范围：0～10V，输入阻抗：10KΩ

FI

模拟量输入，电流（0～20mA）

输入阻抗：10KΩ（电压输入）/250Ω（电流输入）

FS

为本机提供的正10V电源

FC

为正10V的参考零电位。(注意：FC与SC是隔离的)

Y1

集电极开路输出1端子，其对应公共端为SC

AO

模拟量/脉冲输出端子，电压/脉冲型输出。

输出范围：电压（0～10V）

MC、MB、MA

继电器输出，MC1公共端，MB1常闭，MA1常开

触点容量：AC250V/3A，DC30V/1A

DA、DB

485通讯端子

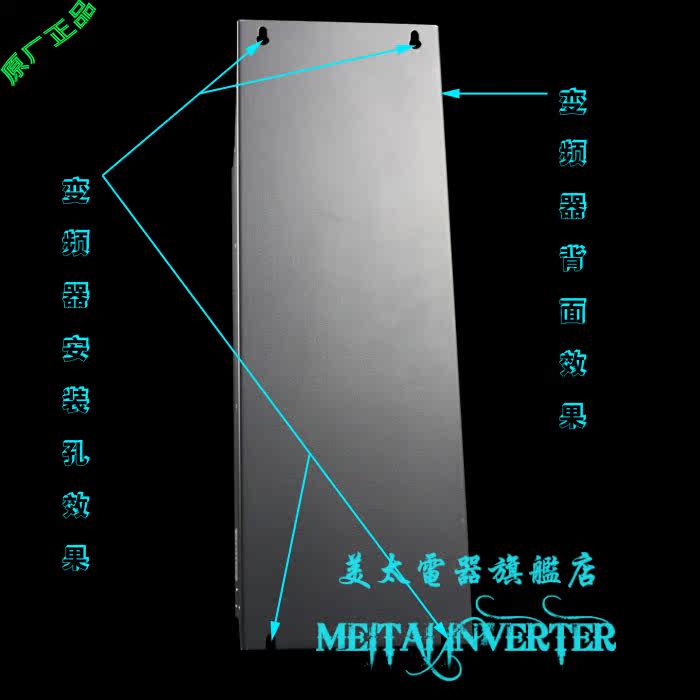

安装环境

1、使用环境为-10℃～50℃，若环境温度超过40℃，请置于通风良好之处。

2、使用环境相对湿度必须在0％～95％之间，且无结露。

3、无水滴、蒸汽、灰尘及油性灰尘之场所。

4、无漂浮性的尘埃及金属微粒。

5、固定无振动之场所。

6、无电磁杂讯干扰之场所。

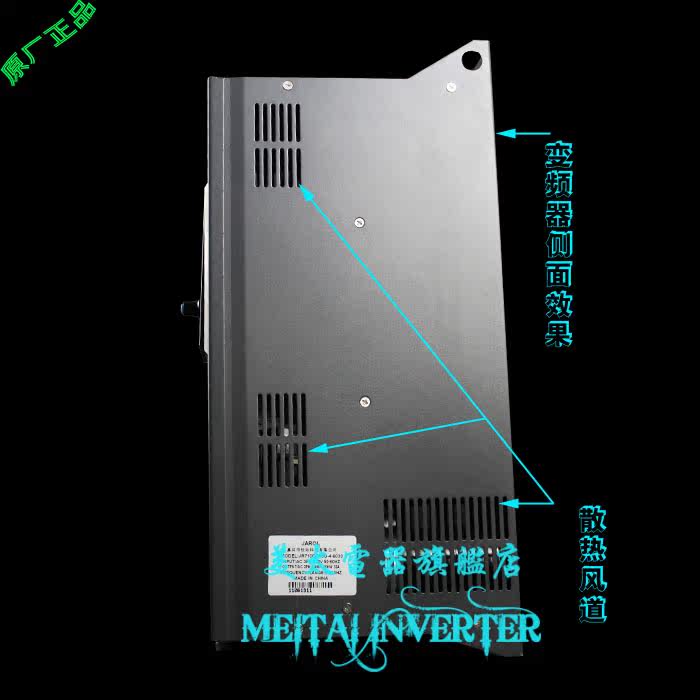

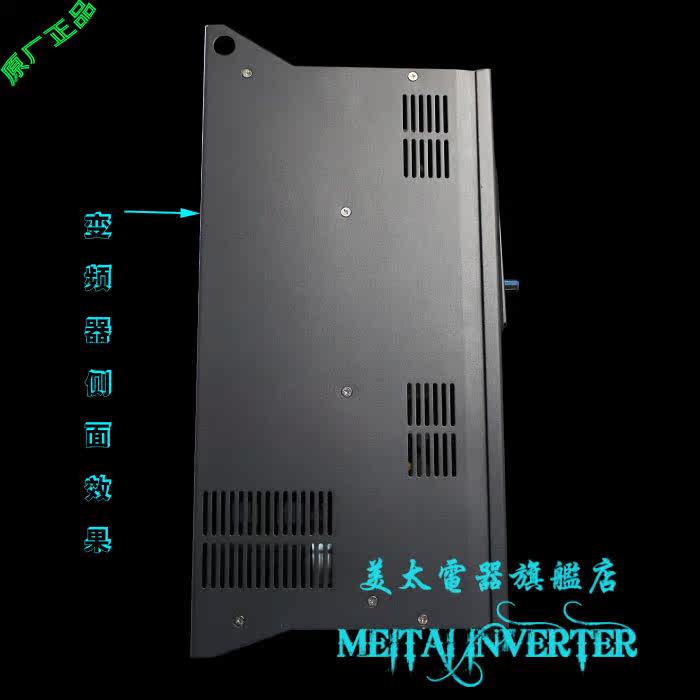

7、无易燃物品，无放射性材料为了使冷却循环效果良好，最好将变频器安装在垂直方向，因为变频器底部装有冷却风扇以强制制冷，其上下左右与相邻的物品和档板必须保持足够的空间

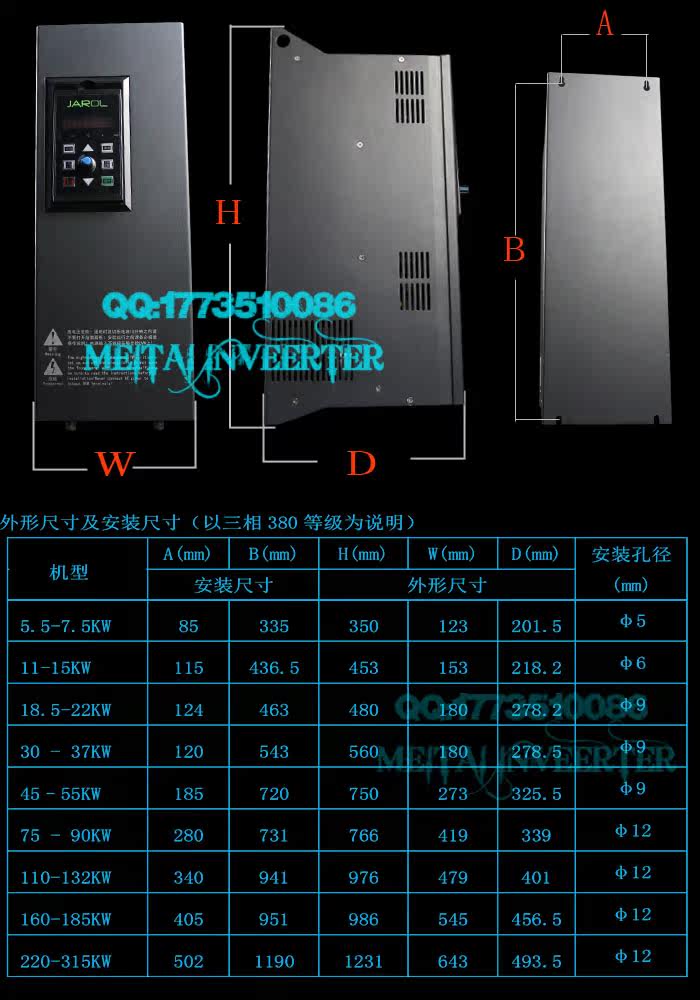

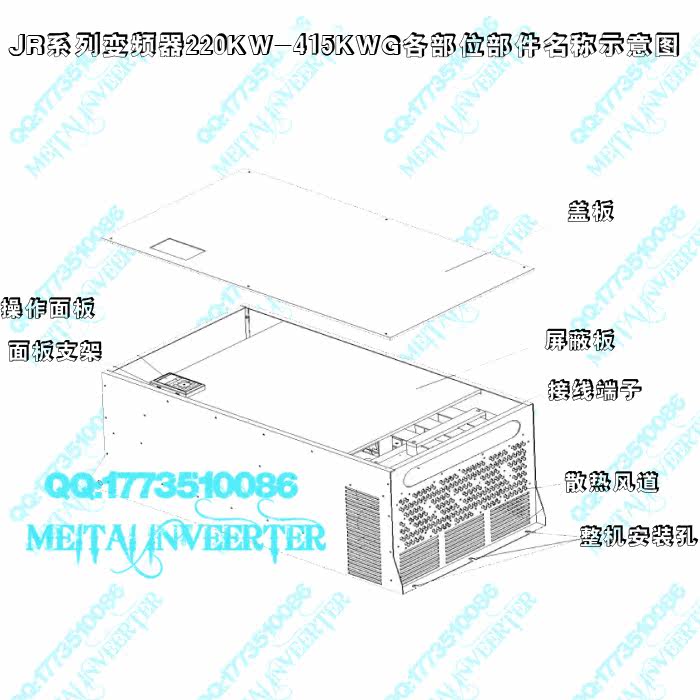

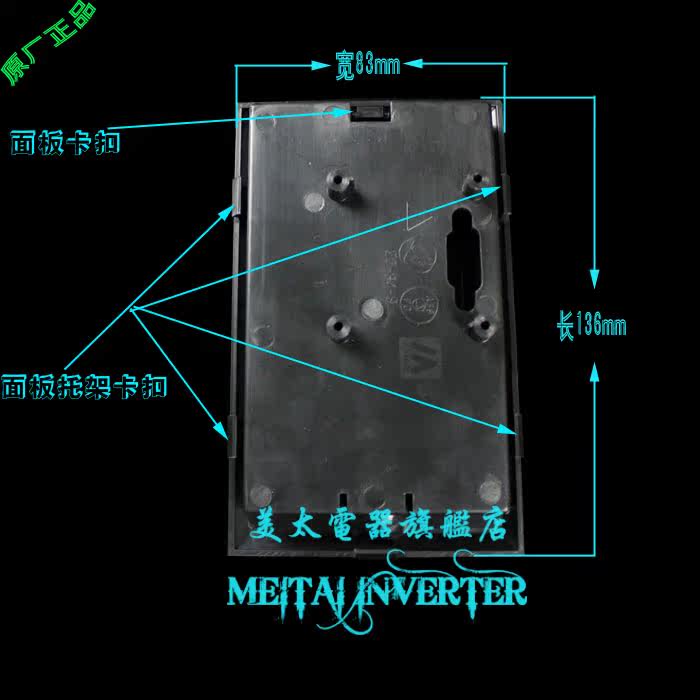

外型尺寸

长（mm）

上面图片已标示

宽（mm）

上面图片已标示

高（mm）

上面图片已标示

以上说明版权归美太电器所有，如有变动不另行通知，请勿盗图  联系电话0579-85109653
